PHÂN BIỆT CÁC LOẠI CÁP MÁY TÍNH:

Có nhiều chuẩn cũng như nhiều loại dây cáp kết nối khác nhau được sử dụng cho máy vi tính ngày nay.

Mỗi loại dây cáp kết nối với PC hay laptop thông qua một giao diện nhất định để truyền tín hiệu tương tự hay tín hiệu số, âm thanh hay hình ảnh. Bài viết sẽ giúp bạn phân biệt sự khác nhau giữa các loại dây cáp máy tính và công dụng của từng loại cáp đó.

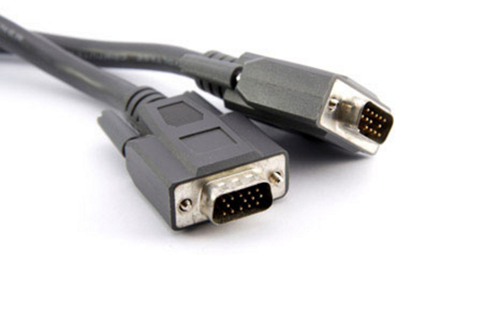

Cáp VGA

Ra đời từ những năm 1980, VGA (Video Graphics Array) đã trở thành đầu kết nối tiêu chuẩn được dùng để nối một máy tính với một màn hình. Mãi tới gần đây, nó mới bớt phổ biến do xu hướng chuyển dịch từ kết nối tương tự sang kết nối kỹ thuật số.

Hơn nữa, nếu quan sát trên bất cứ card đồ họa hay thiết bị hiển thị nào bạn đều sẽ thấy một cổng VGA. Dây cáp VGA có thể được nhận diện bằng 15 chân cắm được xếp theo 3 hàng, mỗi hàng 5 chân tại đầu nối. Mỗi hàng tương ứng với 3 kênh màu hiển thị khác nhau: đỏ, xanh nước biển và xanh da trời.

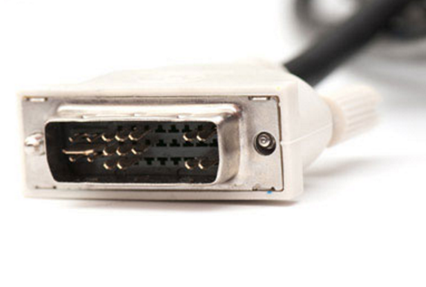

Cáp DVI

Kết nối DVI (Digital Visual Interface) đã trở thành người kế vị cho VGA khi công nghệ chuyển dịch từ tương tự sang kỹ thuật số. Những màn hình số như LCD mang lại chất lượng cao hơn và sớm trở thành tiêu chuẩn của thị trường cho giải trí gia đình. Các đầu nối DVI gồm 3 loại:
* DVI-A: Phát tín hiệu tương tự, cho phép tương thích ngược với VGA (hữu ích cho các màn hình CRT và LCD chất lượng thấp hơn).
* DVI-D: Phát các tín hiệu số công nghệ mới hơn.
* DVI-I: Phát cả tín hiệu tương tự và tín hiệu số.
Trong những trường hợp nhất định, bạn có thể cần một dây cáp chuyển đổi VGA – DVI hay DVI – VGA.

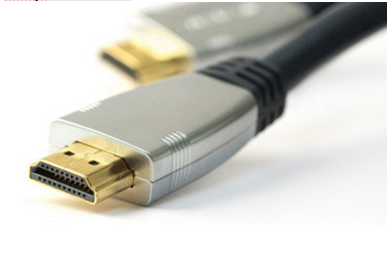

Cáp HDMMI

Ở thập kỷ trước, truyền hình phân giải cao đã trở thành tiêu chuẩn mới. Không giống như VGA và DVI, HDMI truyền cả tín hiệu video và audio đồng thời. Các tín hiệu chỉ ở dạng số, do vậy HDMI chỉ tương thích với những thiết bị đời mới hơn. Có 4 loại đầu nối HDMI:
* Loại A là phổ biến nhất. Đầu nối này có 19 chân cắm trên đầu đực. Loại A tương thích với các kết nối DVI-D đơn link.
* Loại B to hơn loại A, gồm 29 chân cắm ở đầu đực. Loại B tương thích với kết nối DVI-D link kép.
* Loại C là một đầu nối 19 chân được sử dụng nhiều nhất cho các thiết bị bỏ túi, như máy quay và máy ảnh kỹ thuật số.
* Loại D nhìn tương tự như một đầu nối micro-USB. Nó cũng có 19 chân cắm

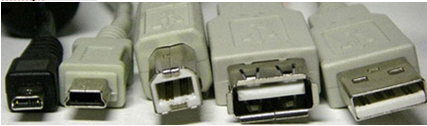

Cáp USB

Kết nối USB có lẽ là loại kết nối phổ biến nhất trên thế giới hiện tại. Gần như mọi thiết bị ngoại vi máy tính như bàn phím, chuột, tai nghe, ổ lưu trữ ngoài… đều có thể kết nối tới máy tính thông qua cổng USB. Có nhiều chuẩn USB khác nhau:
* USB 1.0/1.1 có thể phát dữ liệu với tốc độ lên tới 12 Mbps.
* USB 2.0 có thể phát dữ liệu tại tốc độ lên tới 480 Mbps và tương thích với các phiên bản USB cũ hơn. Tại thời điểm này, USB 2.0 là loại kết nối phổ biến nhất trên thị trường.
* USB 3.0 có thể phát dữ liệu ở tốc độ tới 4,8 Gbps. Nó tương thích với các phiên bản USB trước đây.
Biến thể mini USB và micro USB thường được dùng cho các thiết bị bỏ túi nhỏ hơn như PDA, điện thoại và máy ảnh số. Các đầu nối USB tiêu chuẩn thường được sử dụng trên những thiết bị như ổ cứng ngoài, bàn phím và chuột.

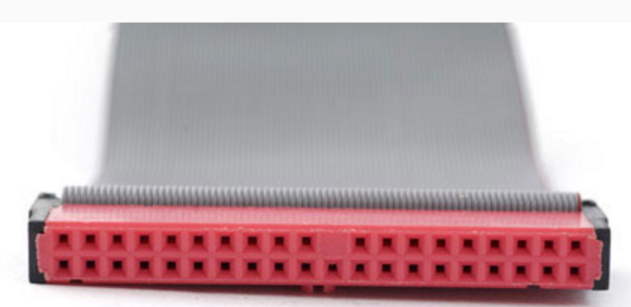

Cáp IDE

IDE (Itegrated Drive Electronics) đã được dùng để kết nối các thiết bị lưu trữ với bo mạch chủ. Nếu bạn đã từng mở một ổ cứng cũ thì bạn có thể biết được đầu nối IDE trông như thế nào.
Nó là dây cáp dẹt rộng như ruy băng với nhiều hơn hai đầu cắm. Các đầu nối trên một dây cáp IDE có 40 chân. Loại ổ nhỏ 2,5 inch sử dụng IDE 44 chân.

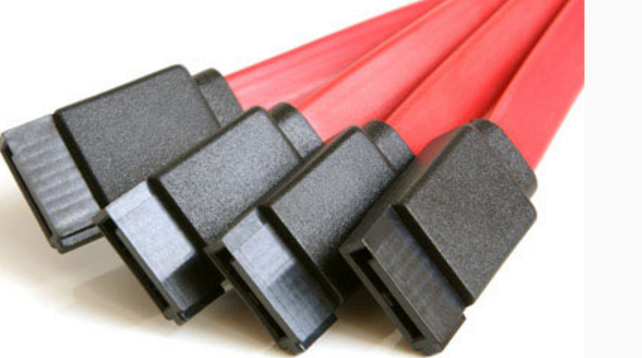

Cáp SATA

Những ổ cứng đời mới hơn sử dụng các cổng SATA (Serial Advanced Technology Attachment) thay cho IDE. Trên thực tế, SATA được thiết kế để kế tục IDE và nó đã làm rất tốt điều này.
So với IDE, SATA mang lại tốc độ truyền dữ liệu cao hơn. Bo mạch chủ cần phải tương thích với SATA nhưng thực tế ngày nay hầu hết các bo mạch đều hỗ trợ SATA

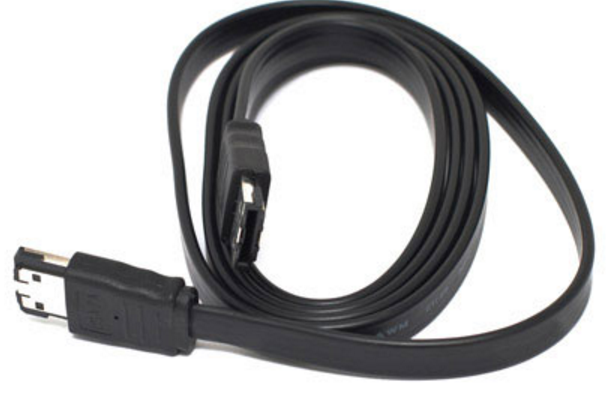

Cáp e-SATA

Công nghệ eSATA (External Serial Advanced Technology Attachment) là sự cải tiến từ cáp SATA. Nó làm công nghệ SATA khả dụng ở dạng ngoại vi.

Trên thực tế, eSATA không khác mấy SATA nhưng lại cho phép kết nối tới những thiết bị như ổ cứng ngoài và ổ đĩa quang. Điều này rất hữu ích do eSATA mang lại tốc độ nhanh hơn cả FireWire và USB

Cáp Firewire



Mục đích của FireWire tương tự như USB: Truyền dữ liệu tốc độ cao cho các thiết bị ngoại vi. Các thiết bị băng thông lớn, như máy in và máy quét sẽ được hưởng lợi từ FireWire. Với bất cứ lý do nào thì FireWire không phổ biến bằng USB.

Dây cáp FireWire có hai dạng: 1394a (tốc độ 400 Mbps) và 1394b (tốc độ 800 Mbps).

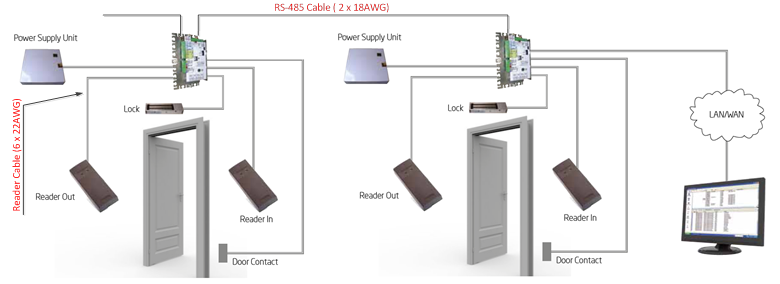

Các loại cáp trong hệ thống quản lý vào ra:

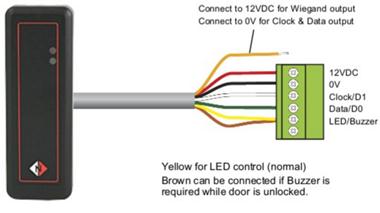

Cáp đầu đọc thẻ

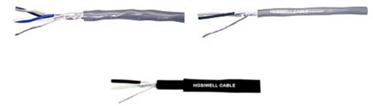

Cáp dùng để kết nối đầu đọc thẻ (Reader) vào bộ điều khiển (controller) thường là cáp 3 Pairs hoặc 4 Pairs, có tiết diện 22 AWG (American Wire Gause)  trở lên (Lõi dẫn bằng đồng tráng thiết và cách điện bằng nhựa PE), xoắn đôi từng cặp, có chống nhiều bằng màng nhôm (Al) kết hợp dây thoát nhiễu.

Chuẩn tham khảo về dây AWG:
https://en.wikipedia.org/wiki/American_wire_gauge

Các nhà cung cấp thông dụng:

- HOSIWELL

- LAPPKABEL

- BELDEN

- DRAKA

Cáp RS-485

Giao thức RS-485 được thực hiện kết nối giữa controller và controller, cáp này được yêu cầu là cáp xoắn đôi, có lớp chống nhiễu, tiết diện là 2 x 18AWG đến 2 x 22AWG tùy theo khoảng cách. Cáp này truyền được khoảng cách tối đa 1200m từ thiết bị đầu tiên đến thiết bị cuối cùng.

Lưu ý: Sử dụng cáp mạng dùng cho cáp RS-485 là không đúng tiêu chuẩn.

Nguồn:

https://en.wikipedia.org/wiki/RS-485

Các nhà cung cấp thông dụng:

- HOSIWELL

- LAPPKABEL

- BELDEN

- DRAKA

Cáp nguồn

Cáp 2 x 1.5mm2 hoặc 2.5mm2 tùy theo khoảng cách, truyền điện áp 220VAC.

Cáp khóa, nút nhấn Exit, nút nhấn khẩn

Cáp 2 x 0.5mm2 hoặc to hơn tùy theo khoảng cách, truyền điện áp 12 VDC

CÁP DÙNG CHO BÁO CHÁY

Các thông số sau cần quan tâm khi chọn loại cáp dùng cho vòng lặp (Loop) báo cháy:

Tiết diện

Ảnh hưởng đến khả năng truyền xa tín hiệu, vòng loop dài dược bao nhiêu.

Khả năng chống nhiễu

Ảnh hưởng đến khả năng hoạt động ổn định của hệ thống

Điện dung giữa dây dây

Ảnh hưởng đến khả năng hoạt động của thiết bị

Khả năng chống cháy

Đảm bảo hệ thống hoạt động khi cháy xãy ra trong một điều kiện nhiệt độ yêu cầu thời gian xác lập trước theo tiêu chuẩn

Dựa theo yêu cầu của NFPA cáp dùng cho hệ thống báo cháy địa chỉ trong mạch vòng (Loop) loại cáp khả năng chống nhiễu.

2 loại nhiễu thường gặp trong hệ thống nhiễu từ môi trường bên ngoài (EMI) nhiễu xuyên kênh (Crosstalk).

- Nhiễu từ môi trường bên ngoài EMI (Electromagnetic Interference) bị ảnh hưởng bởi các nguồn bên ngoài như: nguồn điện, các thiết bị điện, các thiết bị phát ra tầng số.

- Nhiễu xuyên kênh (Crosstak) nhiễu tạo ra do 2 sợi dây gần nhau.

Để giải quyết bài toán nhiễu, các nhà sản xuất cáp thường sử dụng 2 cách sau để triệt nhiễu:

Loại nhiễu

Cách xữ nhiễu:

Nhiễu từ môi trường

Sử dụng lớp shield hoặc screen chống nhiễu

Nhiễu xuyên kênh

Sử dụng xoắn đôi lẫn nhau để chống nhiễu khi đó mỗi sợi dây sẽ tạo tra một trường điện từ, tại mỗi điểm trường điện từ sẽ tự triệt tiêu lẫn nhau.

Số bước xoắn trên mỗi mét sẽ ảnh hưởng đến khả năng chống nhiễu của sợ cáp.

Theo quy định của một số nhà sản xuất, số bước cáp từ 17 bước xoắn trên mỗi mét đạt tiêu chuẩn.

vậy:

Cáp dùng cho báo cháy theo quy định cáp xoắn đôi chống nhiễu lớp màng chống nhiễu. Tiết diện cáp tùy theo quy định của từng hệ thống đơn vị đo lường.

  • Với hệ chuẩn Châu Âu: tiết điện yêu cầu thường từ 0.8mm2 đến 2.5 mm2 tùy theo yêu cầu của mỗi nhà sản xuất
  • Với hệ chuẩn Bắc Mỹ: tiết diện yêu cầu thường từ 22AWG đến 14AWG tùy theo yêu cầu của từng nhà sản xuất.
  • Ngoài ra có một số nhà sản xuất khác có yêu cầu đặc biệt sẽ được áp dụng riêng.



Tiêu chuẩn về chống cháy áp dụng:

  • 2 giờ dựa theo UL 2196, dựa theo tiêu chuẩn lắp đặt NFPA72, Article 760
  • EN 50265 / 50267 / 50268 / 502667, VDE 0815, IEC 60034 / 60332 / 60754
  • Hoặc theo yêu cầu của địa phương

Xuất phát từ những yêu cầu trên, các loại cáp thể lựa chọn cho cáp vòng lặp (Loop) của hệ thống báo cháy bao gồm:

  1. Hosiwell (9018)
  2. LAPPKABEL
  3. BELDEN
  4. DRAKA

Việc sử dụng cáp nguồn cho vòng lặp khả năng dẫn đến hệ thống hoạt đọng không ổn định.
