Tiêu chuẩn báo cháy EN 54

TIÊU CHUÂN SẢN PHẨM BÁO CHÁY THEO EN 54

Từng phần tử trong hệ thống báo cháy khi được thiết kế đều phải tuân thủ theo một số tiêu chuẩn đề cập trong tài liệu tương ứng với nhóm sản phẩm.

Ví dụ trong hệ thống Châu Âu, tiêu chuẩn EN 54 được hình thành trên cơ sở thống nhất tiêu chuẩn của các nước Anh, Đức, Pháp, Ý, Tây Ban Nha. Tiêu chuẩn được phát hành nhiều phần khác nhau, mỗi phần phù hợp cho một phần tử hay nhóm phần tử trong hệ thống báo cháy. Bảng liệt kê dưới đây đưa ra thông tin chi tiết hơn cho từng phần.

Tiêu chuẩn EN 54

EN 54 Part 1

Fire detection and fire alarm systems. Introduction

EN 54 Part 2

Fire detection and fire alarm systems. Control and indicating equipment (Fire alarm control panel)

EN 54 Part 3

Fire detection and fire alarm systems. Fire alarm devices. Sounders

EN 54 Part 4

Fire detection and fire alarm systems. Power supply equipment

EN 54 Part 5

Fire detection and fire alarm systems. Heat detectors. Point detectors

EN 54 Part 6a

Fire detection and fire alarm systems heat detectors; Rate-of-Rise point detectors without a static element {WITHDRAWN}

EN 54 Part 7

Fire detection and fire alarm systems. Smoke detector. Point detectors using scattered light, transmitted light or ionization

EN 54 Part 8

Components of automatic fire detection systems. Specification for high temperature heat detectors

EN 54 Part 9

Components of automatic fire detection systems. Methods of test of sensitivity to fire

EN 54 Part 10

Fire detection and fire alarm systems. Flame detector. Point detectors

EN 54 Part 11

Fire detection and fire alarm systems. Manual call point

EN 54 Part 12

Fire detection and fire alarm systems. Smoke detectors. Line detectors using an optical light beam

EN 54 Part 13

Fire detection and fire alarm systems. Compatibility assessment of system components

EN 54 Part 14

Fire detection and fire alarm systems. Planning, design, installation, commissioning, use and maintenance

EN 54 Part 15

Fire detection and fire alarm systems. Point detectors using a combination of detected fire phenomena.

EN 54 Part 16

Fire detection and fire alarm systems. Components for fire alarm voice alarm systems. Voice alarm control and indicating equipment

EN 54 Part 17

Fire detection and fire alarm systems. Short circuit isolators

EN 54 Part 18

EN 54 part 18 Fire detection and fire alarm systems. Input/output devices

EN 54 Part 20

Fire detection and fire alarm systems. Aspirating smoke detector

EN 54 Part 21

Fire detection and fire alarm systems. Alarm transmission and fault warning routing equipment

EN 54 Part 22

Fire detection and fire alarm systems. Line type heat detectors

EN 54 Part 23

Fire detection and fire alarm systems. Fire alarm devices. Visual alarms

EN 54 Part 24

Fire detection and fire alarm systems. Voice alarms - Loudspeakers

EN 54 Part 25

Fire detection and fire alarm systems. Components using radio links and system requirements

EN 54 Part 26

Fire detection and fire alarm systems. Point fire detectors using Carbon Monoxide sensors

EN 54 Part 27

Fire detection and fire alarm systems. Duct smoke detectors

EN 54 Part 29

Multi-sensor fire detectors – Point detectors using a combination of smoke and heat sensors

EN 54 Part 30

Multi-sensor fire detectors – Point detectors using a combination of carbon monoxide and optionally heat detectors

EN 54 Part 31

Multi-sensor fire detectors – Point detectors using a combination of smoke, carbon monoxide and optionally heat sensors



Tham khảo nguồn:

https://en.wikipedia.org/wiki/EN_54

http://www.fia.uk.com/resources/british-standards/bs-en-54-series-fire-detection-alarm-systems.html



CÁC TIÊU CHÍ TRONG THIẾT KẾ HỆ THỐNG BÁO CHÁY DỰA THEO TIÊU CHUẨN BS-5839-1.

Theo BS5839-1 liệt kê ra 8 tiêu chí trong thiết kế hệ thống báo cháy, tùy theo yêu cầu

Mục tiêu an toàn sinh mạng (Life Safety) gồm mục tiêu M, L1, L2, L3, L4, L5.

M- Hệ thống loại M là hệ thống thủ công phát  hiện ra cháy dựa trên sự có mặt của các cư dân trong tòa nhà để phát hiện và hành động cảnh báo người khác trước khi khói làm giarm khả năng nhận thấy các lối thoát hiểm. Hệ thống này yêu cầu phải có người canh gác liên tục và không có rủi ro do việc ngủ quên.

L5- Hệ thống loại 5 là các hệ thống được tùy chỉnh và liên quan đến một số yêu cầu đặc biệt mà các loại khác không đáp ứng. Những hệ thống này được xác định và tham chiếu một cách cẩn thận dựa trên những mục tiêu được đáp ứng.

L4- Hệ thống loại 4 đề cập đến các khu vực thoát hiểm và khu vực lưu thông, như hành lang hay cầu thang của một tòa nhà. Các thiết bị phát hiện cháy  được bố trí ở các khu vực trong tòa nhà để bảo vệ khu vực thoát hiểm. Trong những tòa nhà, nơi mà cư dân ngủ trong phòng được đến thông qua các hành lang dài

L3 - Hệ thống loại 3 có phạm vi rộng hơn hệ thống loại 4, mục tiêu là để cảnh báo các cư dân trong tòa nhà đủ sớm để đảm bảo rằng họ có thể thoát khỏi tòa nhà đủ sớm trước khi các lối thoát hiểm không thể đi lại được do bị khói che phủ. Trong hệ thống này các đầu báo được lắp trong phòng có cửa mở ra cách hành lang thoát hiểm. Các đầu báo khói, nhiệt, khí dễ cháy nỗ và hoặc đầu báo đa cảm biến được sử dụng.

L2  - Hệ thống loại 2 liên quan đến các yêu cầu về hệ thống phòng cháy chữa cháy được yêu cầu trong tòa nhà cũng như thỏa mãn các yêu cầu của loai 3. Ngoài ra, tăng cường cảnh báo sớm để những cư dân cư ngụ trong một số phòng nào đó chẳng hạn người khuyết tật.

L1 - Hệ thống loại 1 là loại cao nhất trong mục tiêu an toàn sinh mạng. Trong hệ thống L1 tất cả các khu vực trong tòa nhà được trang bị bởi các đầu báo tự động. Trong phòng hoặc những khu vực mà ở đó có sự cần thiết hệ thống báo cháy tự động để bảo vệ những người hiện trong phòng hoặc các khu vực, các đầu dò khói và các khí gas dễ cháy nỗ phải được cung cấp. Hệ thống L1 đặc biệt thích hợp cho những khu vực mà thiệt hại xãy ra sẽ để lại tổn thất rất nặng nề cho cư dân cư ngụ trong đó như bệnh viện, trung tâm chăm sóc sức khỏe...

Mục tiêu Bảo vệ tài sản (Gồm P1 và P2)

P2 - cung cấp hệ thống báo cháy trong một số khu vực xác định của tòa nhà nơi có những rủi ro cháy cao, hoặc những nơi mà yêu cầu không gián đoạn trong vận hành được tối thiểu hóa. Yêu cầu phải có rào cản vật lý để ngăn sự lan của khói và khí nóng giữa khu vực bảo vệ và khu vực không được bảo vệ ít nhất trong giai đoạn đầu của lửa.

P1 - Hệ thống được lắp đặt trên toàn bộ tòa nhà mục tiêu được  đặt ra là để gọi đội cứu hỏa sớm nhất có thể khi có cháy để đảm bảo tổn thất gây ra bởi đám cháy là nhỏ nhất. Những khu vực có rủi ro cháy thấp có thể được loại trừ.Trong nhóm thường được áp dụng trong các tòa nhà để mua bảo hiểm, bảo vệ tài sản có giá trị cao hoặc đảm bảo các tiện ích thiết yếu của một tổ chức.

Mục tiêu bảo vệ tài sản thường đi kèm với việc mua bảo hiểm rủi ro cháy nỗ từ các công ty lớn. Các công ty bảo hiểm thường nhờ một tổ chức đánh giá tính rủi ro cháy nỗ, việc đánh giá này đảm bảo việc thiết kế và lắp đặt tuân thủ theo các tiêu chuẩn quốc tế như NFPA 72 hoặc BS EN 5839. Các sản phẩm được lắp đặt phải đạt các tiêu chuẩn được quy định bởi các tổ chức kiểm định và (Accreditation Bodies) sản phẩm được chứng nhận (Product Listing) bởi các công ty kiểm định.

Khi đã xác định được mục tiêu thiết kế, việc kế tiếp là xác định các tiêu chí áp dụng cho việc thiết kế lắp đặt (Standard or Code of Practice). Cần phân biệt rõ tiêu chuẩn thiết kế lắp đặt và tiêu chuẩn về sản phẩm.

Tiêu chuẩn thiết kế lắp đặt quy định khi nào cần lắp đặt hệ thống báo cháy, ở đâu và như thế nào, trong khi đó tiêu chuẩn về sản phẩm (Product Listing) là các tiêu chí tối thiếu mà nhà sản xuất phải đạt được cho từng ứng dụng lắp đặt và được kiểm nghiệm bởi một đối tác thứ 3 (3rd Parties Accreditation Company). Các công ty đối tác thứ 3 này thực hiện các kiểm nghiệm và thí nghiệm dựa trên những nội dung được quy định bởi các công ty cao hơn (gọi là Accreditation Bodies). Các Accreditation Bodies được quản lý bởi Accreditation Forum

Bảng dưới đây liệt kê chi tiết theo trình tự trên.

STANDARD AND CODE OF PRACTICE

BRITISH STANDARD (BSI)

AMERICAN STANDARD

BS-5839-1

BS-5839-3

BS 5839-6

BS 5839-8/9

NFPA 72

NFPA 75

NFPA 76

NFPA 101

PRODUCT LISTING

 Accreditation Forum

UKAS

(uk)

DAKKS

(Germany)

ANSI

(USA)

Singaporean Accredited Council

Accreditation Bodies



LPCB

VDS

UL

FM

TUV SUD PSB

3rd Parties Accreditation Company

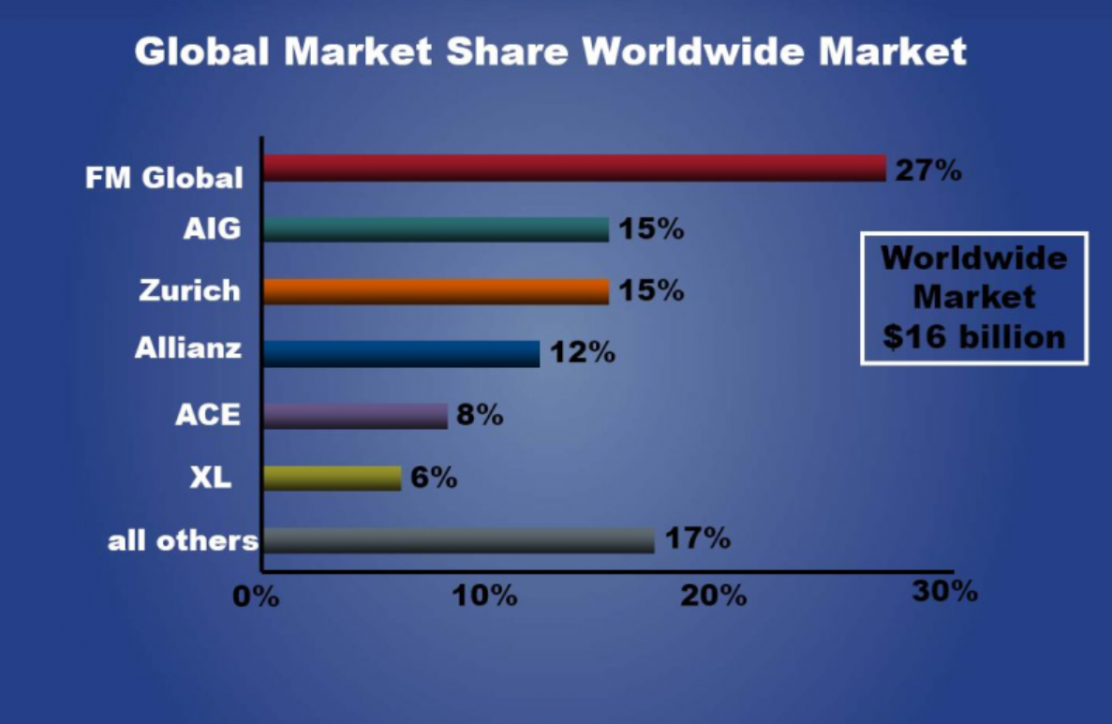

Các công ty bảo hiểm lớn trên thế giới cho bảo hiểm rủi ro tài sản như bên dưới:

Nguồn: FM Global report 2015

Nguồn: BS 5839-1:2013 Fire detection and fire alarm systems for buildings. Code of practice for design, installation, commissioning and maintenance of systems in non-domestic premises
