Báo nhiệt độ nhạy cao Securiton (HSHD)

ĐẦU BÁO NHIỆT ĐỘ NHẠY CAO HSHD (High Sensitivity Heat Detector)

Đầu báo nhiệt hay cảm biến báo nhiệt (heat detector) là đầu báo cháy tự động nhạy cảm với sự gia tăng nhiệt độ của môi trường nơi lắp đặt đầu báo cháy (Theo TCVN 5738) là một trong 3 loại cảm biến thông dụng nhất trong hệ thông báo cháy (Khói, Nhiệt và lửa) được sử dụng các tiêu chuẩn thiết kế như NFPA 72, BS 5839-1 hoặc TCVN 5738.

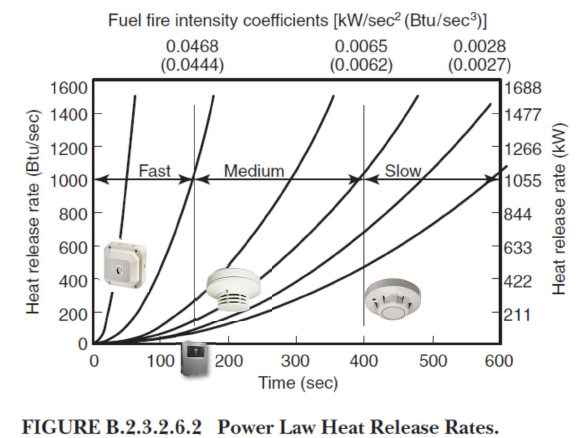

So so sánh với đầu báo lửa và báo khói thì đầu báo nhiệt có độ nhạy thấp hơn và thời gian phát hiện cháy lâu hơn. Tham khảo biểu đồ (Nguồn NFPA 72). Tuy nhiên đầu báo nhiệt có thể phát hiện cháy trong một số trường hợp đám cháy không khói hoặc các khu vực không lắp được đầu báo khói (Khu vực có nhiều tác nhân gây báo động giả, hoặc tốc độ gió cao)




Dựa theo tiêu chuẩn TCVN 5738, có 3 loại đầu báo nhiệt chính:

Phân loại

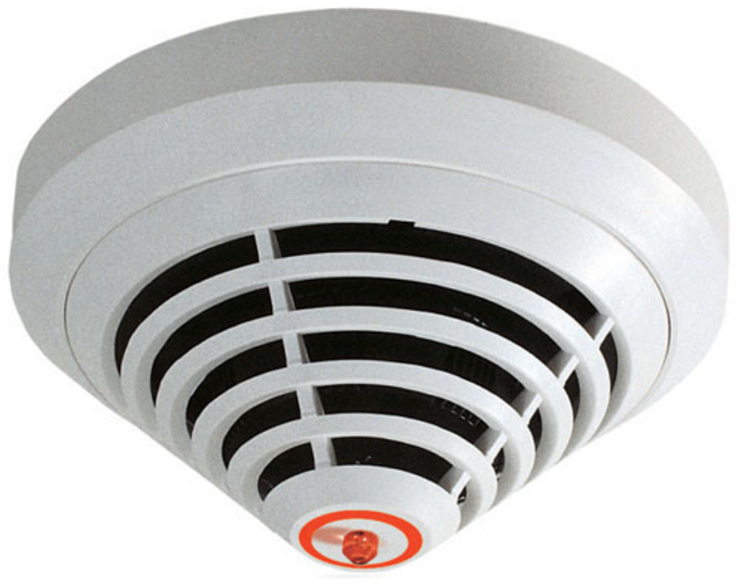

Đầu báo cháy nhiệt gia tăng (Rate-of-rise heat detector)

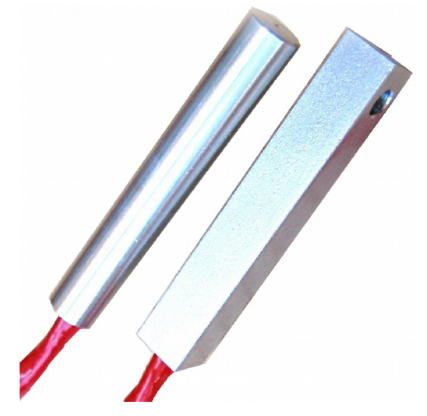

Đầu báo cháy nhiệt cố định (Fixed Temperature Heat detector)

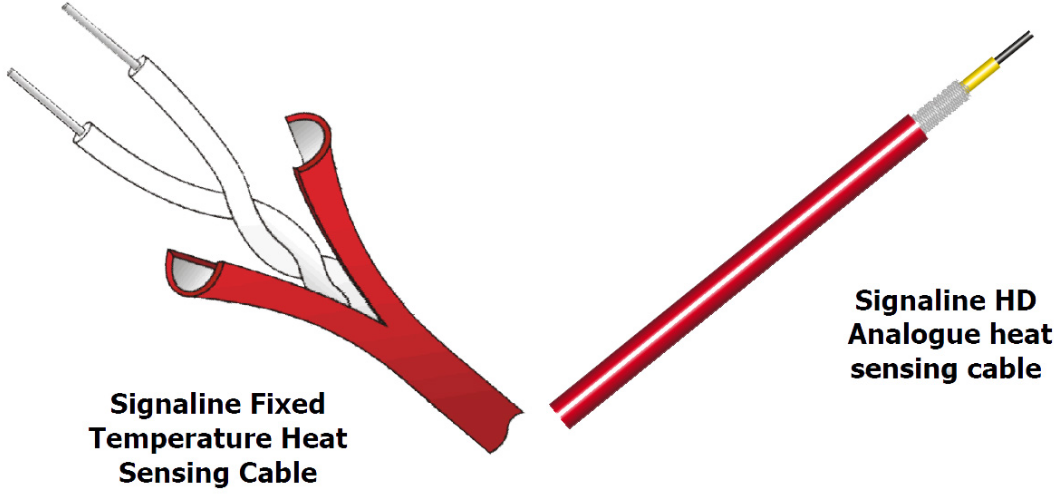

Đầu báo cháy nhiệt kiểu dây (Line-type heat detector)

Hình minh hoạ

Mô tả

Đầu báo cháy nhiệt tác động khi nhiệt độ tại vị trí lắp đặt đầu báo cháy có vận tốc gia tăng đạt đến giá trị xác định.

Đầu báo cháy nhiệt, tác động khi nhiệt độ tại vị trí lắp đặt đầu báo cháy đạt đến giá trị xác định trước

Đầu báo cháy nhiệt có cấu tạo dạng dây hoặc ống nhỏ. Loại dây gồm có dây điện hoặc dây quang.

Ngưởng tác động

Theo tiêu chuẩn ngưởng này là 8 độ/phút, không phụ thuộc vào nhiệt độ môi trường

Tuỳ theo tiêu chuẩn cho mỗi thị trường mà đầu báo nhiệt cố định có các ngưỡng báo động khác nhau, ví dụ: 60oC, 65oC, 70o C, 90oC… hoặc 57oC, 87oC

Ngưởng tác động tùy theo tiêu chuẩn và từng nhà sản xuất, các  ngưởng thông dụng như: 57oC  68oC, 88oC, 105oC, 138oC, 180oC.

Số lần sử dụng

Sử dụng nhiều lần

Sử dụng 1 lần khi có cháy xãy ra và phải dùng hộp nối để nối vị trí chập

Hạn chế

-

Mỗi đầu báo đi kèm với một nhiệt độ báo động, không thể lập trình được nhiệt độ báo cháy, không đủ dãy nhiệt độ cho các nhiệt độ rất thấp hoặc rất cao.

Yêu cầu bảo trì định kỳ

-

Không phát hiện được các đám cháy diễn ra chậm và âm ỉ

-



Để khắc phục các hạn chế trên một số nhà sản xuất đã sản xuất ra các đầu báo nhiệt độ nhạy cao (High Sensitivity Heat Detector) hay các đầu báo nhiệt có thể lập trình được nhiệt độ hoạt động và phù hợp các ứng dụng lắp đặt như:

  • Tích hợp khả năng phát hiện nhiệt cố định và nhiệt gia tăng.
  • Ngưỡng nhiệt độ có định có thể lập trình được trong dãy nhiệt độ hoạt động của đầu báo từ -40oC đến +180oC hoặc -40oC đến +85oC
  • Có khả năng phát hiện sự thay đổi nhiệt độ ở mức độ nhạy cao lên đến 0.1 độ, có thể lập trình được độ nhạy.
  • Sử dụng được ngoài trời, không bị tác động bởi gió.
  • Sử dụng nhiều lần, không cần bảo trì định kỳ.
  • Có khả năng chống nước, chống ẩm, chống ăn mòn (Do axis hay hóa chất...), chống gậm nhấm bởi côn trùng, chống cháy nỗ.
  • Tiêu chuẩn áp dụng EN54-22 / FM 3210 / UL 521
